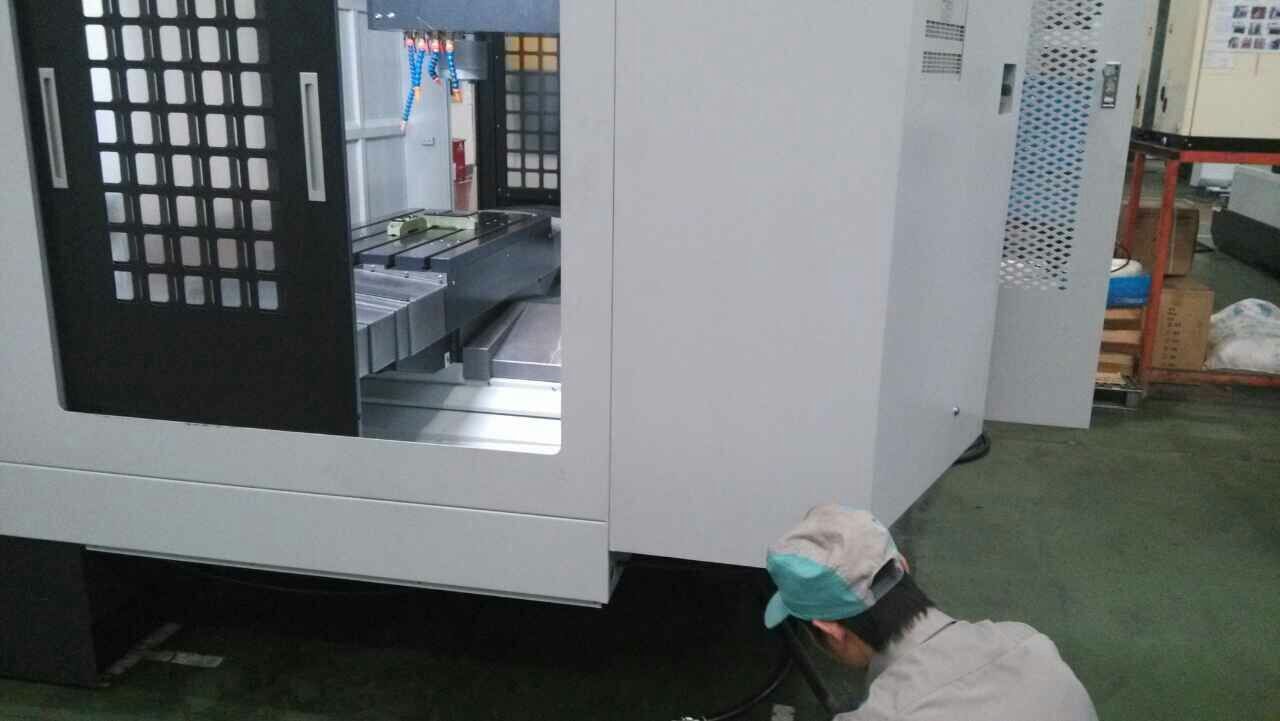

機床還未組裝前，就需要對組成部件檢測，具體主要有檢測機床導軌的平行度、直線度、垂直度以及工作臺的平面度等等。 當各個部件分別檢驗合格之后，再將各個部件組裝在一起，然后再次的進行檢測，如果此時檢測情況不好，可能就得把所以部件拆下重新刮研、調整而造成時間及精力的浪費，如果可以準確的將各個部件檢驗好，那將可以節約更多的時間。 行業目前檢測現狀 機床導軌的測量儀器一般常有3種： （1）、水平儀； （2）、自準直儀； （3）、激光干涉儀。 這三種儀器主要特點： 氣泡式水平儀測量法：操作簡單，使用方便，成本低廉；精度較低（20um/m） 數據采集和整理較難，測量水平面內直線度困難。主要應用測量較短導軌垂直面直線度。 自準直儀測量法：精度比水平儀測量法高，但不易達到很高精度 測量范圍越大，偏差越大。主要應用中等長度導軌直線度測量。 激光干涉儀測量法：測量距離大，測量速度快，測量精度高，可連續測量和采用微型計算機進行數據處理，顯示和打印，抗干擾能力強價格昂貴。主要應用很高精度要求導軌測量。而且，現階段在中國很多機床行業，應用多的還是用氣泡式水平儀，受制于氣泡式水平儀的特性，在測量時，主要有以下幾個方面的缺點： 1.氣泡穩定時間長，而且調整時不能邊看邊調整，不能隨時的觀看變化情況。 2.讀數必須要在視野的正下方，不然容易產品偏差。 3.測量范圍小。 4.精度低，穩定性不好。 5.不能將數據輸出，每次測量好后還得進行復雜的計算，容易出錯。 6.不能直觀的反映機床及其導軌的扭曲變形情況，不利于安裝人員快速的調整維修。 Wyler水平儀機床導軌精密測量 在此調整機床時，不能及時的觀測到水平儀的讀書變化 解決方案 對于目前機床行業的現狀并結合各個儀器測量的特點，丹青公司推出了Wyler藍牙電子水平儀以實現機床的測量，主要有以下幾個特點： 1.該水平儀體積小巧，操作方便，讀數簡單快捷； 2測量精度較高，分度值可達到0.001mm/m，特別適用于小角度測量、平面度測量、垂直度測量，機床幾何誤差測量等。 3.測量的讀數可在電子顯示屏上直接讀取，不存在測量讀數誤。 4.并且還提供了rs485通信接口或者選擇藍牙傳輸，可與電腦直接進行數據通信完成對測量數據的自動采集和處理，再根據清晰、易懂的圖形，針對性的對機床進行調整。 wyler水平儀的出現，的解決了客戶的需求。 WYLERBLUESYSTEM套裝 Wyler水平儀機床導軌精密測量 測量導軌垂直度 Wyler水平儀機床導軌精密測量 測量后，軟件直接計算出結果 Wyler水平儀機床導軌精密測量 根據結果，可以快速的對機床進行調整 Wyler水平儀機床導軌精密測量
測量導軌垂直度?
測量后，軟件直接計算出結果
根據結果，可以快速的對機床進行調整
